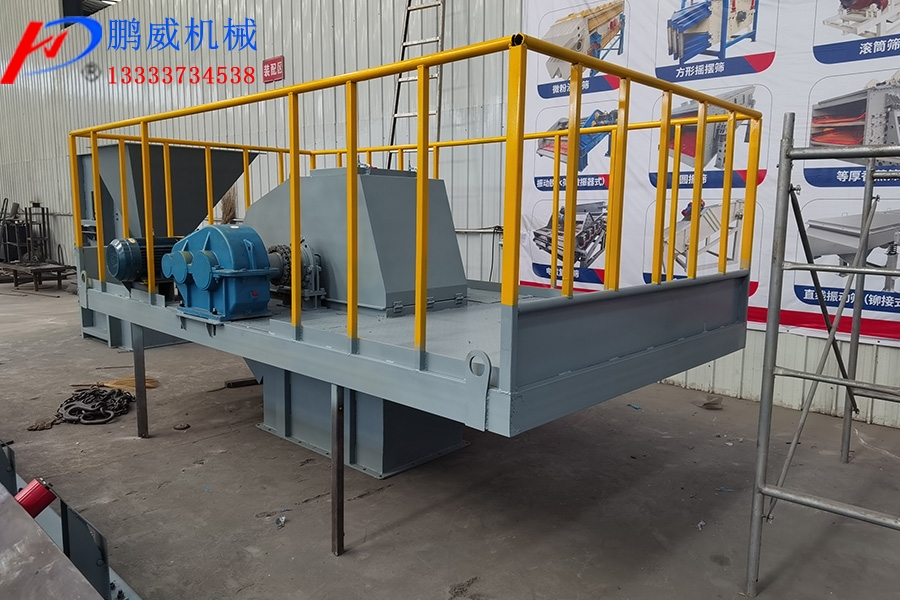

TH斗式提升机使用说明书

一、概述

TH型斗式提升机具有输送量大,提升高度高,运行平稳可靠,寿命长等显著特点。其主要性能及参数符合JB3926-85《垂直斗式提升机》标准。牵引用圆环链符合GB/T12718-91《矿用高强度圆环链》。

TH型斗式提升机可用来输送温度较高的物料,所输送的物料温度不超过250℃。用来输送密度ρ不大于1.5t/m3的粉状、粒状及小块状的无磨琢性、半磨琢性的物料,如煤、水泥、石块、砂、黏土、矿石等。卸料方式为混合式或重力式。

TH型斗提机被广泛地使用于各工业部门,如建材、电力、化工、冶金、煤炭、轻工、粮食等行业。

TH斗式提升机使用说明书

二、性能特点

TH型环链斗提机具有如下的特点:

输送量大,与同型号HL型相比,输送量增大近一倍;

更换方便,节约成本。因采用了组装式链轮,轮体与轮缘用高强度螺栓联接在一起。当链轮磨损到一定程度时,可拧下螺栓,拆换轮缘,更换方便。从而降低了维修费用。

噪声低,符合当前环保要求。传动装置采用了ZLY型减速机,该减速机是按ZBJ19004-88标准生产的新型硬齿面减速机,齿轮经渗碳,淬火,磨齿等工艺精制,具有体积小,重量轻,承载能力高,寿命长,效率高噪声低等优点。

传动装置安装了逆止器,有效防止“倒料”的发生。

牵引件为低合金钢制造的高强度圆环链,经合理热处理后,具有抗拉强度高,耐磨性好,使用寿命长的优点。

TH型斗提机有两种料斗:

Zh型(中深斗)一般适用于输送湿的,易结块的,较难抛出的物料,如湿砂、型砂、化肥、碱粉等。

Sh型(深斗)适用于输送干燥的,松散易于抛出的物料,如水泥、熟料、碎石、煤块等,其输送量也比Zh型的大。

三、技术参数

说明:1.表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充,具体选用时应根据物料特性查表

2.求得ψ修正值予以修正则为能力输送量。

1技术参数表

型号

输送量

料斗

传动链轮转速r/min

牵引部件

Zhm3/h

Shm3/h

容积(L)

斗距mm

环链规格

环钩规格

载荷KN

Zh

Sh

TH160

8

10

1.2

1.9

355

65.8

Φ12×45-7

Φ12×40-M14

≥250

TH250

30

48

3

4.8

512

46.8

Φ18×64-7

Φ18×64-M14

≥320

TH315

37

58

3.7

5.8

512

42.5

Φ18×64-7

Φ18×64-M14

≥320

TH400

58

92

5.9

9.4

512

37.6

Φ18×64-7

Φ18×64-M14

≥320

TH500

81

129

9.3

15

688

35.8

Φ22×86-7

Φ22×86-M18

≥480

TH630

144

207

14.6

23.5

688

31.8

Φ22×86-7

Φ22×86-M18

≥480

说明:1.表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充,具体选用时应根据物料特性查表

2.求得ψ修正值予以修正则为能力输送量。

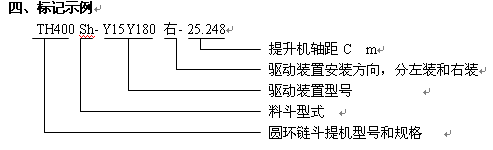

 TH斗式提升机使用说明书

五、料斗填充系数表

2

物料特性

物料填充系数ψ

粉末状物料

0.95~1

20mm以下粒状物料

0.9~1

20~50mm小块状物料

0.8~0.9

>50mm中块状物料

0.7~0.85

一般潮湿轻微粘性的粉末、粒状物料

0.6~0.7

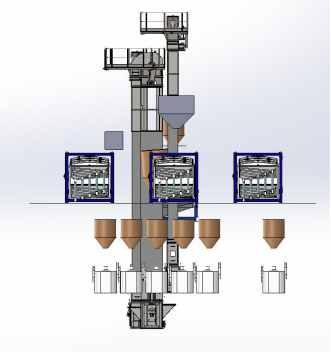

六、TH型斗提机外形图。见附图。

 TH斗式提升机使用说明书

七、TH型斗式提升机的安装要求

1.斗提机下部区段的支撑面,必须保证坐落在基础的水平面上。

2.斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内,并且两轴心线均应与水平面平行。

3.中间机壳的法兰连接处,不得有显著的错位。法兰间可垫入石棉垫或防水粗帆布,以保证密封性。

4.斗提机的下部区段、中间机壳和上部区段的中心线应在同一垂直线上,其垂直度偏差在1m长度上不允许超过1mm,总高的累积偏差不允许超过8mm。

5.料斗在牵引件上的位置应正确,并紧固可靠。在运行中,不应有偏斜和碰撞机壳的现象发生。

6.螺旋拉紧装置调整好后,应使牵引构件具有均匀的、正常运行所必需的张紧力。为了使在运行中有足够的拉紧行程,余下的拉紧行程应不少于全行程的50%。

7.减速机高速轴的轴线与电动机的轴线,应相互平行;低速轴的轴线与斗提机驱动轴的轴线,应在同一水平线上,其最大平行偏移量不得超过0.2mm,最大轴线交角不得超过40‵。

8.斗提机应安装起吊设备,起重量不小于2t。起重机的轨底与驱动中心线的距离一般为2~2.2m。

9.斗提机的中部应有防止偏移的中间支撑装置。支撑点的间距不大于8m。最上面的支撑点应尽量靠近头部。

八、斗提机的润滑材料、周期和方法,见表3。

3斗提机的润滑材料、周期和方法

​润滑部位名称

润滑材料

润滑周期

润滑方法

轴承

耐水润滑脂

200小时

用注油器

逆止器

耐水润滑脂

50小时

用注油器

拉紧螺栓

耐水润滑脂

500小时

涂抹

减速机

按所配置减速机说明书

6个月

倾注

电动机

耐水润滑脂

6个月

倾注
